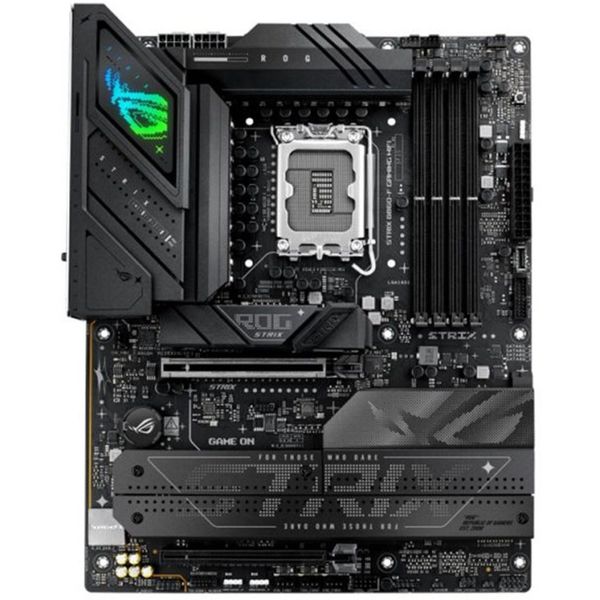

MotherBoard Asus Rog Strix B860-F Gaming Wifi

مادربرد ASUS ROG STRIX B860-F GAMING WIFI یک مادربرد گیمینگ با فرم فاکتور ATX است که از چیپست Intel B860 و سوکت LGA1851 پشتیبانی می‌کند. این مادربرد برای پردازنده‌های Intel Core Ultra Series 2 طراحی شده و مجموعه‌ای از امکانات مدرن را برای ساخت سیستم‌های گیمینگ و حرفه‌ای در اختیار کاربر قرار می‌دهد. بنابراین، مادربرد ASUS ROG STRIX B860-F GAMING WIFI می‌تواند برای سیستم‌هایی که به قابلیت‌های ارتباطی و ذخیره‌سازی جدید نیاز دارند، گزینه‌ای مجهز باشد.

در بخش حافظه، مادربرد ASUS ROG STRIX B860-F GAMING WIFI دارای 4 اسلات DIMM برای حافظه‌های DDR5 است و حداکثر از 256 گیگابایت رم پشتیبانی می‌کند. ASUS حداکثر سرعت 9066MT/s را در حالت اورکلاک برای این مدل اعلام کرده است. همچنین این مادربرد از معماری Dual Channel، حافظه‌های Non-ECC و Unbuffered و ماژول‌های CUDIMM پشتیبانی می‌کند. علاوه بر این، فناوری‌های Intel XMP، ASUS AEMP III و DIMM Fit نیز در آن در نظر گرفته شده‌اند.

از نظر توسعه، مادربرد ASUS ROG STRIX B860-F GAMING WIFI به یک اسلات PCIe 5.0 x16 متصل به پردازنده مجهز شده است که از حالت x16 پشتیبانی می‌کند. همچنین یک اسلات PCIe 4.0 x16 نیز وجود دارد که از طریق چیپست فعالیت کرده و در حالت x4 کار می‌کند. به همین دلیل، امکان نصب کارت گرافیک و سایر تجهیزات توسعه سازگار با PCIe برای این مادربرد فراهم شده است.

در بخش ذخیره‌سازی، این مدل 4 اسلات M.2 و 4 پورت SATA 6Gb/s دارد. اسلات M.2 اول از اندازه‌های 2242، 2260 و 2280 پشتیبانی کرده و رابط PCIe 5.0 x4 را ارائه می‌دهد. اسلات دوم برای M.2 2280 با PCIe 4.0 x4، اسلات سوم برای M.2 2280 و 22110 با PCIe 4.0 x4 و اسلات چهارم برای M.2 2280 با PCIe 4.0 x4 در نظر گرفته شده است. همچنین RAIDهای 0، 1، 5 و 10 برای درایوهای SATA پشتیبانی می‌شوند. نکته مهم اینکه در صورت استفاده از M.2_4، پهنای باند اسلات PCIEX16(G4) به آن اختصاص پیدا کرده و این اسلات غیرفعال می‌شود.

از نظر شبکه، مادربرد ASUS ROG STRIX B860-F GAMING WIFI به کنترلر Intel 2.5Gb Ethernet مجهز شده است و ASUS LANGuard نیز برای محافظت از اتصال شبکه در نظر گرفته شده است. بنابراین، این مادربرد برای اتصال شبکه سیمی پرسرعت نیز امکانات مناسبی دارد.

در بخش ارتباطات بی‌سیم، این مادربرد از Wi-Fi 7 با استاندارد 802.11be و پیکربندی 2×2 پشتیبانی می‌کند. باندهای 2.4، 5 و 6 گیگاهرتز و پهنای باند 160MHz در مشخصات رسمی ذکر شده و ASUS سرعت انتقال تا 2.9Gbps را اعلام کرده است. همچنین Bluetooth 5.4 برای اتصال تجهیزات بی‌سیم در نظر گرفته شده است. بنابراین، برخلاف مشخصات قدیمی‌تر، نسخه صحیح ارتباط بی‌سیم این مدل Wi-Fi 7 و Bluetooth 5.4 است.

از نظر درگاه‌های USB، پنل پشتی مادربرد ASUS ROG STRIX B860-F GAMING WIFI در مجموع 9 پورت USB دارد. این مجموعه شامل یک Thunderbolt 4 از نوع USB Type-C، یک USB 20Gbps Type-C، یک USB 10Gbps Type-A و 6 پورت USB 5Gbps Type-A است. در قسمت داخلی نیز یک هدر USB 10Gbps برای Type-C، یک هدر USB 5Gbps برای دو پورت و دو هدر USB 2.0 برای سه پورت اضافی وجود دارد.

برای خروجی تصویر، این مدل دارای DisplayPort، HDMI و یک پورت Thunderbolt 4 Type-C است. خروجی DisplayPort می‌تواند حداکثر رزولوشن 8K در 60Hz با DSC را ارائه دهد و HDMI نیز از 8K در 60Hz با DSC پشتیبانی می‌کند. همچنین Thunderbolt 4 امکان خروجی تا 8K@60Hz به‌صورت یک نمایشگر یا 4K@60Hz برای دو نمایشگر را فراهم می‌کند. بنابراین، مشخصه HDMI این مدل فقط به 4K@60Hz محدود نیست.

سیستم صوتی مادربرد ASUS ROG STRIX B860-F GAMING WIFI بر پایه کدک ROG SupremeFX 7.1 و Realtek ALC4080 ساخته شده است. این سیستم از خروجی صدای 7.1 کاناله پشتیبانی می‌کند و نسبت سیگنال به نویز آن برای پخش استریو 120dB و برای ورودی ضبط 110dB اعلام شده است. همچنین امکان پخش صدای 32 بیت / 384 کیلوهرتز از پنل جلویی وجود دارد. علاوه بر این، فناوری SupremeFX Shielding، تقویت‌کننده Savitech SV3H712 و خروجی اپتیکال S/PDIF نیز در این مدل قرار گرفته‌اند.

برای سیستم خنک‌کننده نیز مادربرد ASUS ROG STRIX B860-F GAMING WIFI دارای یک هدر CPU Fan، یک هدر CPU OPT، یک هدر AIO Pump و چهار هدر Chassis Fan است. بنابراین، امکان اتصال فن پردازنده، واترکولینگ و چندین فن کیس به مادربرد وجود دارد. همچنین 3 هدر Addressable Gen2 برای اتصال تجهیزات نورپردازی ARGB در نظر گرفته شده است.

در بخش پنل پشتی، علاوه بر درگاه‌های USB، خروجی‌های DisplayPort و HDMI، ماژول Wi-Fi، پورت شبکه Intel 2.5Gb Ethernet، دو جک صوتی و خروجی اپتیکال S/PDIF قرار دارند. همچنین دکمه‌های BIOS FlashBack و Clear CMOS برای ساده‌تر شدن فرایند به‌روزرسانی BIOS و بازیابی تنظیمات در نظر گرفته شده‌اند.

از نظر برق‌رسانی، این مدل دارای یک کانکتور 24 پین اصلی و دو کانکتور 8 پین +12V برای پردازنده است. همچنین برای مدیریت حرارت، هیت‌سینک‌های VRM و هیت‌سینک‌های M.2 در طراحی مادربرد استفاده شده‌اند. در مجموع، ساختار این مادربرد برای استفاده از پردازنده‌های Intel Core Ultra Series 2 و تجهیزات پرسرعت نسل جدید طراحی شده است.

مادربرد ASUS ROG STRIX B860-F GAMING WIFI از BIOS نوع AMI UEFI با حافظه Flash ROM برابر 256Mb استفاده می‌کند و از Windows 11 پشتیبانی دارد. فرم فاکتور این مدل ATX بوده و ابعاد آن حدود 30.5 × 24.4 سانتی‌متر است. بنابراین، برای استفاده از آن باید کیس سازگار با مادربردهای ATX انتخاب شود.

در مجموع، مادربرد ASUS ROG STRIX B860-F GAMING WIFI ترکیبی از چیپست Intel B860، سوکت LGA1851، چهار اسلات DDR5، پشتیبانی از رم تا 256 گیگابایت، سرعت حافظه تا 9066MT/s در حالت OC، PCIe 5.0، چهار اسلات M.2، چهار SATA، شبکه 2.5GbE، Wi-Fi 7، Bluetooth 5.4 و Thunderbolt 4 را ارائه می‌دهد. علاوه بر این، امکاناتی مانند SupremeFX، سه هدر Addressable Gen2، BIOS FlashBack و Clear CMOS نیز در اختیار کاربر قرار گرفته است. به همین دلیل، مادربرد ASUS ROG STRIX B860-F GAMING WIFI از نظر امکانات ارتباطی، ذخیره‌سازی و توسعه، مجموعه کاملی از قابلیت‌های مورد نیاز یک سیستم مدرن را ارائه می‌کند.
